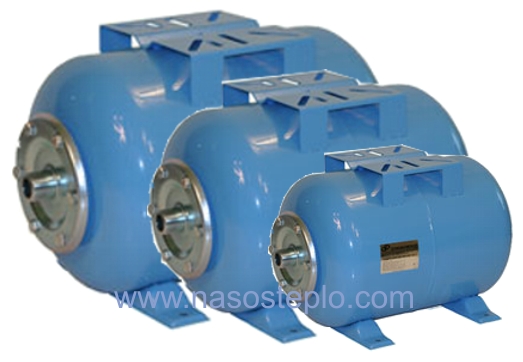

Wester WAO 24 Россия

Мембранные баки для водоснабжения
Назначение: Гидроаккумуляторы WESTER предназначены для поддержания рабочего давления в системе водоснабжения, предотвращения разрушения системы от гидравлического удара, уменьшения количества включений - выключений насоса и компенсации температурного расширения воды в системе ГВС.
Материал корпуса: сталь
Материал мембраны: EPDM (Италия)

Максимальное давление - 10 бар

Диапазон рабочих температур: +1...+100 °С
Цвет: синий RAL 5015

Объём бака зависит от величины подачи насоса и допускаемого количества пусков электродвигателя.
Расчет объема бака:
V= ((Q × 1000 × (1 + (Pвкл) + Δp)/4 × Nmax × Δр)/1/к
V – объем напорного гидробака, л
Q – среднее значение расхода, м3/час
Δp – разность между заданными значениями включе-
ния и выключения, бар, (1 бар)
Pвкл – минимальное давление включения, бар
Nmax – максимальное количество включений в час, 20
К – коэффициент подпора мембранного бака 0,9

Модель	Объем,	Max давление бар	Давление воздушной полости (бар)	Диаметр, мм	Высота, мм	Длинна	Диаметр рабочего штуцера	Масса


WAV - 8	8	10	1,5	200	311	-	3/4’’	1,55
WAV - 12	12	10	1,5	280	307	-	3/4’’	2,1
WAV - 18	18	10	1,5	280	402	-	3/4’’	2,8
WAV - 24	24	10	1,5	280	504	-	3/4’’	4,25
WAV - 35	35	10	1,5	365	453	-	3/4’’	5,95
WAV - 50	50	10	1,5	365	691	-	3/4’’	9,2
WAV - 80	80	10	1,5	410	807	-	3/4’’	11,6
WAV - 100	100	10	1,5	495	787	-	1’’	15,1
WAV - 150	150	10	1,5	495	1059	-	1’’	18,4
WAV - 200	200	10	4	590	1120	-	1¼’’	36
WAV - 300	300	10	4	640	1230	-	1¼’’	45
WAV- 500	500	10	4	750	1550	-	1¼’’	82
WAO -24	24	10	1,5	280	300	507	1’’	5,6
WAO - 50	50	10	1,5	365	374	572	1’’	9,4
WAO - 80	80	10	1,5	410	427	704	1’’	13,2
WAO - 100	100	10	1,5	495	517	730	1’’	16,3
WAO - 150	150	10	1,5	945	517	1000	1’’	21,5
