Реле сухого хода 69/WF

140.00грн.

Кол-во:

Применение данного реле рекомендуется в случаях,когда насос в процессе експлуатации может оказатся без воды.В каких случаях это может произойти:

Отсутствии воды на всасывании

Расход воды равен производительности насоса, который привел к резкому снижению остаточного давления(менее 0,4 бар).Во избежание этого нужно прикрыть шаровый кран на выходе насоса так,чтобы при увеличении расхода воды на потребление, остаточное давление в системе водоснабжения было выше 0,4 бар.

Отсутствие давления в системе,когда было отключено електричество и был произведен полный разбор воды из гидроакумулятора.

При досттижении давления в системе равному 0,4 бар и ниже реле отключает насос.

Технические характеристики:

Минимальное давления регулирования

1,1 бар

Максимальное давления регулирования

5,0 бар

Установленное заводом-изготовителем давление

1,4-4,6 бар

Регулируемая разница включения и выключения (дельта)

не менее 1 бар

Напряжение

220 В

Ток переменный

16 А

Запуск реле:

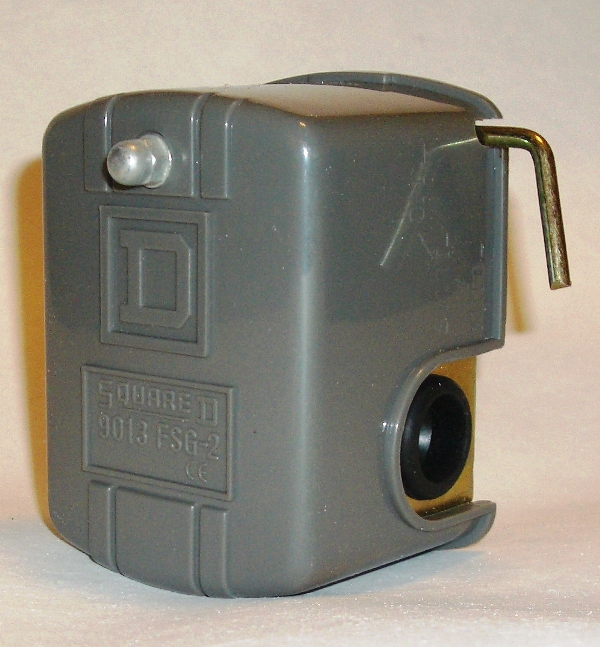

Реле приводится в действие при помощи рычага, который расположен на правой стороне прибора. Рычаг имеет три положения указанные на корпусе прибора.
Положение “AUTO” является нормальным положением для работы насоса, при наличии давления выше 0,4 бар. Положение “OFF” и “AUTO” являются фиксированными, а “START”не фиксированным , поэтому для запуска насоса необходимо:

Перемещая рычаг в положение мы принудительно замыкаем контакты реле и электронасос начинает работать. Удерживайте рычаг до тех пор , пока насос накачает давление 0,4 бар и более. Достигнув давление 0,4 бара, отпустите рычаг. Он должен занять положение “AUTO”.
В положении AUTO реле переходит в режим автоматического замыкания и размыкания контактов, в соответствии с установленными значениями максимального (отключение) минимального(включение) уровня давления.

Внимание! При использовании этого реле необходима установка обратного клапана при выходе из насоса.

Правила пользования

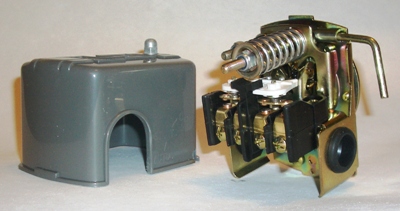

Поворот по часовой стрелке винта №2 увеличивает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление.Поворот против часовой стрелки винта №2 уменьшает диапазон между нижним и верхним уровнями давления (дельту) и максимальное давление.

Поворот по часовой стрелке винта №1, увеличивает величину нижнего уровня давления включения насоса, одновременно повышая верхний уровень с установленной дельтой.

Поворот против часовой стрелке винта №1, уменьшает величину нижнего уровня давления включения насоса, одновременно понижая верхний
