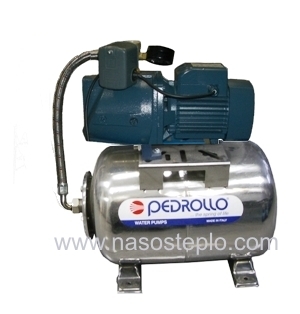

JSWm 1A (24л) inox

Описание Насоса

Принцип работы

Серия JSW включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса; заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым подсос.
Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости.
При разработке серии JSW на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум.

Область применения и установка

Насосы данной серии рекомендуются для перекачки чистой воды и химически не агрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
Примечание. Рекомендуется в любом случае устанавливать донный или обратный клапан, на всасывающем патрубке.

Конструктивные характеристики

• КОРПУС НАСОСА из чугуна, снабжен всасывающими и нагнетательными патрубками с трубной резьбой gas UNI ISO 228-1, а также боковыми отверстиями с резьбой для крепления манометра и реле давления.
• КРЫШКА КОРПУСА НАСОСА из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.
• УЗЕЛ ЭЖЕКТОРА из технополимера Noryl GFN2V "General Electric" (сертифицирован для питьевое воды). Q РАБОЧЕЕ КОЛЕСО радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric" или из латуни, по заказу, (сертифицировано для питьевой воды).
• ВЕДУШИЙ ВАЛ из нержавеющей стали AISI 416.
• МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита.
• ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции В.
  В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
• СТЕПЕНЬ ЗАЩИТЫ IP 44
• ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC 34-1, CEI 2-3).
• ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ
