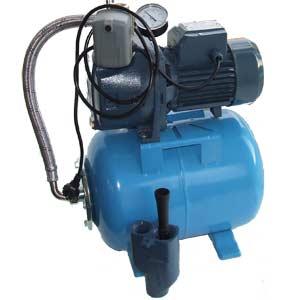

JDWm 1A (50л)

Описание Насоса

Принцип работы

Серия JDW включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, применяемые для откачивания воды из глубоких колодцев.
Эффект самовсасывания достигается благодаря использованию «трубки Вентури», помещенной внутри узла эжектора, который устанавливается на насосе или, чаще опускается в колодец и соединяется с корпусом насоса двумя трубами. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся вода (называемая пусковой) рециркулируется посредством системы Вентури, которая, будучи соединена с камерой всасывания, создает в ней разряжение, необходимое для всасывания воды из места погружения блока эжектора. Вода, откачиваемая из отверстия блока эжектора, смешивается в диффузоре Вентури с рециркулированной водой из насоса, в результате чего ее давление увеличивается за счет рециркулированной воды, и направляется в насос через выходной трубопровод. В случае, если блок эжектора установлен непосредственно на корпусе насоса, насосы серии JDW работают аналогично насосам серии JSW.

Область применения и установка

Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей.
Насосы серии JDW, в случае их наземной установки с погруженным блоком эжектора, обеспечивают надежное функционирование даже в том случае, когда уровень воды в колодце находится на 45 метров ниже уровня установки самого насоса.
Благодаря их надежности, простоте в эксплуатаци и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды из небольших и средних наполнительных резервуаров, для орошения садов и т.д., то есть во всех случаях, когда глубина всасывания превышает нормальные пределы (9 метров).
Установка обратного клапана на отверстии блока эжектора обязательна. Рекомендуется устанавливать клапан на нагнетательном патрубке насоса для обеспечения адекватного уравновешивания давления в процессе работы. Перед пуском насоса наполните водой трубопровод, соединяющий корпус насоса с блоком эжектора. При откачивании воды с глубины, не превышающей 9 метров, блок эжектора (только 4" эжектор) может быть установлен непосредственно внутри корпуса насоса. В этом случае перед первым запуском наполните насос водой, заполнение всасывающего трубопровода не требуется.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

Конструктивные характеристики

• КОРПУС НАСОСА из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
• УЗЕЛ ЭЖЕКТОРА из чугуна.
• РАБОЧЕЕ КОЛЕСО радиальное, центробежного типа (по заказу из технополимера).
• ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 316 (AISI 416 до 0.75 кВт).
• МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита.
• ЭЛЕКТРОДВИГАТЕЛЬ: привод насосов осуществляется от асинхронного электродвигателя PEDROLLO закрытого типа, с наружной вентиляцией, пригодный для непрерывной работы. Изоляция класс F (В до 0.75 кВт.)
  В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действую щим нормативам.
• СТЕПЕНЬ ЗАЩИТЫ IP 44.
• ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC34-1, CEI 2-3).

Насосы JDW оснащаются погружными эжекторами.

Краткая техническая характеристика эжекторов

Эжектор 4"

• высота всасывания: до 45 м
• подача до 3600 л/ч
