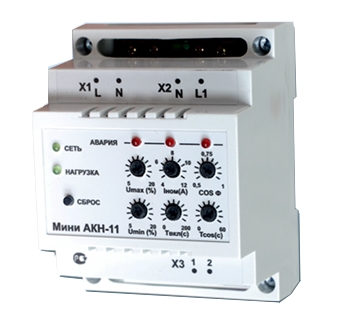

Мини АКН-112

Мини АКН

Устройство защиты от аварийных режимов («сухого хода», недопустимо низкого и высокого напряжения, заклинивания насоса и т.д.) бытовых однофазных насосных станций, а так же маломощных дренажных и скважинных насосов.
К устройству могут подключаться однофазные насосы с номинальным током до 5А (Мини АКН-105 и Мини АКН-305) и номинальным током до 12А (Мини АКН-112 и Мини АКН-312) любых фирм изготовителей.

Вид пуска электродвигателя насоса - прямой

Отличительные особенности

цифровая обработка тока и напряжения
совмещённая защита от «сухого хода» по cosφ и току холостого хода насоса
крепление на стандартную DIN- рейку
малые габариты, небольшой вес, малое потребление электроэнергии
возможность установки устройства как непосредственно в насосной так и в распределительном электрошкафу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	~220В ±25%, (50±2) Гц
Диапазон рабочих температур	-20 …+45 ºС
Материал корпуса	Пластик
Способ установки	На стандартную 35мм DIN-рейку
Степень защиты	IP40
Габариты корпуса	64,6 x 89 x 69,8

Функциональные возможности устройств в зависимости от модификаций

ОСНАЩЕНИЕ	АКН-105 АКН-112	АКН-305 АКН-312
Функции защиты
электронная защита насоса от “СУХОГО ХОДА” посредством измерения cosφ электродвигателя	+	+
электронная защита насоса от “СУХОГО ХОДА” посредством измерения тока холостого хода электродвигателя	+	+
электронная защита насоса по напряжению	-	+
электронная защита насоса по току	-	+
Функции индикации
индикация наличия сетевого напряжения	+	+
индикация подачи питания на насос	+	+
индикация аварии по “СУХОМУ ХОДУ”	+	+
индикация аварии по напряжению	-	+
индикация аварии по току	-	+
обобщённая индикация аварии	+	-
Органы управления
потенциометр для установки аварийного значения коэффициента мощности электродвигателя	+	+
потенциометр для установки тока холостого хода электродвигателя	+	-
потенциометр установки номинального тока двигателя насоса	-	+
потенциометр для установки времени задержки срабатывания по сухому ходу	-	+
потенциометр установки минимального аварийного порога по напряжению	-	+
потенциометр установки максимального аварийного порога по напряжению	-	+
потенциометр для установки времени повторного перезапуска насоса	-	+
кнопка сброса аварии	+	+
