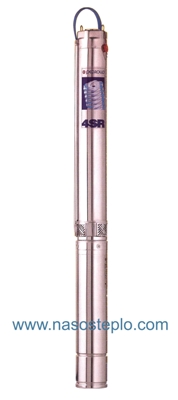

4SR1m/25-P + QEM 100

Принцип работы

Серия 4SR1 включает в себя МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии. Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.

Область применения и установка

Насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м" песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация насосов серии 4SR1 возможна внутри колодцев диаметром не менее 4" (100 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (мин. 50 см от верхнего уровня и не менее 1 метра до дна колодца), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце. Электронасос может устанавливаться как в вертикальном, так и в горизонтальном положений; когда насос устанавливается в вертикальном положений внутри колодца, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.

Конструктивные характеристики

• НАГНЕТАТЕЛЬНЫЙ КОРПУС из латуни (от 1,5до 2,2 кВт нагнетательный корус, обратный клапан и суппорт из нержавеющей стали AISI 304), снабжен нагнетательным патрубком с трубной резьбой 1 1/4" gas UNI ISO 228-1.
• ОБРАТНЫЙ КЛАПАН из технополймера, повышенной прочности, позволяет разгрузить вес водяного столба не подвергая напряжениям рабочие колеса и диффузоры, обеспечивая тем самым максимальную долговечность функционирования.
• РАБОЧИЕ КОЛЕСА из технополймера, Lexan "General Electric".
• ДИФФУЗОРЫ из технополймера, Noryl GFN2 "General Electric".
• НЕСУЩАЯ КОРОБКА ДИФФУЗОРА из нержавеющей стали AISI 304.
• РУБАШКА НАСОСА из нержавеющей стали AISI 304.
• ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 304.
• СУППОРТ из латуни, параметры которого соответствуют нормативам NEMA.
• ТЯГОВАЯ МУФТА из нержавеющей агломерированной стали AISI 316L.
• ВИНТЫ из нержавеющей стали AISI 304.
• ФИЛЬТР из нержавеющей стали AISI 304.
• ПОКРЫТИЕ ПРОВОДА из нержавеющей стали AISI 304.
• ЭЛЕКТРОДВИГАТЕЛЬ погружной, 4" "Franklin Electric" в водяной ванне или "Pedrollo" перематываемый в масляной ванне.
• СТЕПЕНЬ ЗАЩИТЫ IP 58 для двигателя "Franklin Electric"; IP 68 для двигателя "Pedrollo".
• ПРОВОД ЭЛЕКТРОПИТАНИЯ погружного типа "FE4DM/T". Серийная комплектация 1,5 м.
• ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствий со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034- 1 (IEC 34-1, CEI 2-3).
